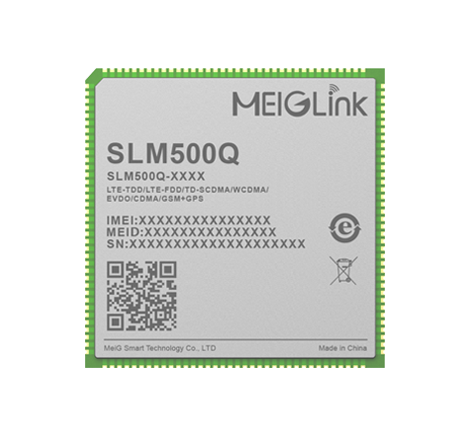

智能模组SLM500Q

智能模组SLM500Q

智能模组SLM500Q

星空体育(中国)·官方网站SLM500Q系列核心板,采用高通骁龙200系列的QCM2150,该CPU采用 28nm FinFET 制程,内置 64bit ARM、4 核A53(4*1.3GHz),支持 Decode/encode 最高 1080P@30fps、H.264,支持 HD+屏幕分辨率,支持两路 ISP 摄像头,搭 载 Android 10 操作系统,支持板卡内存为 1GB+8GB(2GB+16GB、3GB+32GB),支持 LTE Cat4,最大下行速率可达150Mbps,最大上行速率可达 50Mbps。支持 TD-LTE/FDD-LTE/WCDMA/EVDO/TD-SCDMA/CDMA/GSM 多种网络制式,集成了GNSS和2.4&5G Wi-Fi的宽带智能无线通信模组。


SLM500Q系列模组,目前包含了以下区域的子型号:SLM500Q-C、SLM500Q-E*、SLM500Q-A*、SLM500Q-LA*、SLM500Q-J*、SLM500Q-AU*、SNM500Q。


SLM500Q可提供语音、短信、通讯簿、2.4G/5G WiFi、BT 和 GPS 功能;产品支持双 800W 的 3D 摄像或景深拍照,可广泛应用于视频记录仪、智能POS收银机、物流终端、VR Camera、智能机器人、车载设备、智能信息采集设备、智能手持终端、无人机等产品。


主要优势:

● 支持 LTE Cat.4,最大下行速率可达 150Mbps

● 各网络制式的全面覆盖

● 支持主屏最高支持 HD+( 1440x720),@60pfs

● 支持双ISP,双摄(8M+8M)功能

● 最高支持 13MP camera

● 集成多星座 GNSS 接收机,满足不同环境下快速、精准定位的需求

● 支持1080P @30fps 视频的录制和播放

基本属性:
产品型号:

智能模组SLM500Q

封装:

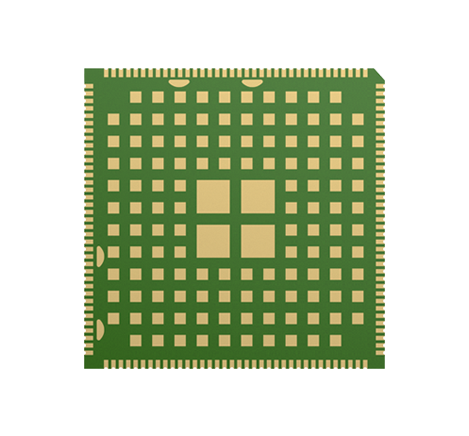

LCC+LGA 封装

尺寸:

40.5×40.5×2.8mm

重量:

< 13g

工作温度范围:

-30°C ~ +75°C

存储温度范围:

-40°C ~ +85°C

一般特性:
操作系统:

Android 10

存储:

8GB eMMC+1GB LPDDR3 (默认)  16GB eMMC+2GB LPDDR3 (可选)

突出特性:
WLAN2.4G/5G, 802.11 a/b/g/n/ac
蓝牙BT2.1+EDR/3.0/4.1 LE/4.2 BLE
GNSS GPS/GLONASS/BeiDou
LTE Cat.4,支持分集接收天线,下行支持 MIMO 2×2,支持 3GPP E-UTRA Release 12
带宽:1.4/3/5/10/15/20MHz
内置充电芯片和电量计,支持双卡双待,通过 USB 进行固件更新
USB 接口:
符合 USB 2.0 规范,支持 USB OTG
I2C 接口:最大可支持5组
(U)SIM 接口:2 组(1.8V/2.95V)
UART 接口:最大可支持3组(支持硬件流控,最高速率达4Mbps)
SD 卡接口:1组(支持 SD 3.0, 4-bit SDIO)
PWRKEY :1.8V,内部上拉
SPI 接口:最大可支持5组
ADC接口:2组
GPIO接口:*24
马达驱动接口:1组
LED指示接口:1组
天线接口:主天线、分集天线、GNSS 天线和Wi-Fi & BT 天线接口
音频接口:
模拟音频:

扬声器、听筒、耳机、3 组麦克风,支持 1 组降噪麦克风

摄像头接口:
主 Camera:

4-lane MIPI_CSI; 辅 Camera:2-lane MIPI_CSI ;最高速率 2.1Gbps/Lane;可以最大支持 13M 像素拍照

触摸屏接口 :

电容式触摸屏

接口:
LCM接口:

4-lane MIPI_DSI HD+(1440×720) @60fps

音频&视频:
支持 VoLTE 超高清语音通话,以及 SRVCC/CSFB 语音回落技术24-bit/192kHz 高保真音乐回放
视频编解码:

1080P @30fps

Wi-Fi 视频:

编解码最高 1080P @30fps

灵敏度:
LTE FDD B1:

-102dBm LTE FDD B3: -102dBm

LTE FDD B5

-102dBm LTE FDD B8: -102dBm

LTE TDD B34

-101dBm LTE TDD B38: -102dBm

LTE TDD B39

-102dBm LTE TDD B40: -102dBm

LTE TDD B41-102dBm WCDMA B1: -110dBm
WCDMA B8-110dBm TD-SCDMA B34: -109dBm
TD-SCDMA B39-109dBm
EVDO/CDMA BC0-109dBm
EGSM900-109dBm
DCS1800-109dBm
输出功率:
Class 4 (33dBm±2dB) for GSM850
Class 4 (33dBm±2dB) for EGSM900
Class 1 (30dBm±2dB) for DCS1800
Class 1 (30dBm±2dB) for PCS1900
Class E2 (27dBm±3dB) for GSM850 8-PSK
Class E2 (27dBm±3dB) for EGSM900 8-PSK
Class E2 (26dBm±3dB) for DCS1800 8-PSK
Class E2 (26dBm±3dB) for PCS1900 8-PSK
Class 3 (24dBm+1/-3dB) for WCDMA bands
Class 3 (24dBm+3/-1dB) for EVDO/CDMA BC0
Class 2 (24dBm+1/-3dB) for TD-SCDMA bands
Class 3 (23dBm±2dB) for LTE-FDD bands
Class 3 (23dBm±2dB) for LTE-TDD bands
电气参数:
供电电压

3.55V~4.4V,典型值 3.8V

GSM:
GPRS最大 107Kbps (DL)/85.6Kbps (UL)
EDGE最大 236.8Kbps (DL)/236.8Kbps (UL)
数据特性:
LTE

Cat.4 FDD: 最大 150Mbps (DL)/50Mbps (UL)

Cat.4 TDD: 最大 117Mbps (DL)/30Mbps (UL)

UMTS

DC-USDPA: 最大 42Mbps (DL)

HSUPA: 最大 5.76Mbps (UL)

WCDMA: 最大 384Kbps (DL/UL

TD-SCDMA最大 4.2Mbps (DL)/2.2Mbps (UL)
CDMA2000

EVDO: 最大 3.1Mbps (DL)/1.8Mbps (UL)

1X Advanced: 最大 307.2Kbps (DL/UL)

中国/印度:
SLM500Q-C
LTE FDDB1/B3/B5/B8
LTE TDDB34/B38/B39/B40/B41
WCDMAB1/B8
TD-SCDMAB34/B39
EVDO/CDMABC0
GSM900/1800MHz
欧洲、中东、非洲/韩国/泰国:
SLM500Q-E
LTE FDDB1/B3/B5/B7/B8/B20/B28A
LTE TDDB38/B40/B41
WCDMAB1/B5/B8
GSM850/900/1800/1900MHz
北美:
SLM500Q-A
LTE FDDB2/B4/B5/B7/B12/B13/B17/B25/B26/B66
WCDMAB2/B4/B5/B8
GSM850/1900MHz
澳大利亚/台湾/巴西:
SLM500Q-AU
LTE FDDB1/B3/B5/B7/B8/B28
LTE TDDB40
WCDMAB1/B5/B8
GSM850/900/1800MHz
日本:
SLM500Q-J
LTE FDDB1/B3/B8/B18/B19/B26
LTE TDDB41
WCDMAB1/B6/B8/B19
拉丁美洲:
SLM500Q-LA
LTE-FDDB2/B4/B5/B7/B8/B25/B28/B66
LTE TDDB40
WCDMAB2/B5/B8
GSM850/900/1900MHz
全球:
SNM500Q:
仅支持 Wi-Fi & BT
