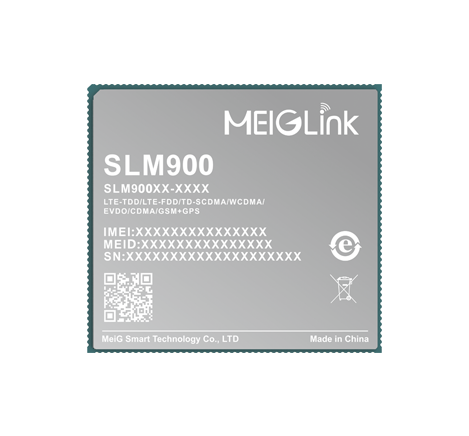

智能模组SLM900

智能模组SLM900

智能模组SLM900

星空体育(中国)·官方网站SLM900系列核心板,采用高通骁龙600系列的SDM660,该CPU采用14nm FinFET制程,内置64bit ARM、8核Kryo(4*2.2GHz & 4*1.8GHz),支持Decode/encode最高4K 30fps、H.265,搭载安卓9.0操作系统,支持板卡内存为32GB+3GB(64GB+4GB、128GB+8GB),支持LTE Cat.6 和 2*20MHz的载波聚合,最大下行速率可达300Mbps,支持TD-LTE/FDD-LTE/WCDMA/EVDO/TD-SCDMA/CDMA/GSM 多种网络制式,集成了 GNSS 和 2.4&5G Wi-Fi 的宽带智能无线通信模组。


SLM900系列模组,目前包含了以下区域的子型号:SLM900-C、SLM900-E*、SLM900-A*、SLM900-LA*、SLM900-J*、SLM900-AU*、SNM900


SLM900集成了丰富的功能接口,包含 LCM、触摸屏、摄像头、麦克风、扬声器、UART 接口、USB 接口、I2C 接口、SPI 接口等等;可提供语音、短信、通讯簿、2.4G/5G WiFi、BT 和 GPS 功能;产品支持双1600W 的3D摄像或景深拍照,可广泛应用于视频记录仪、智能POS收银机、物流终端、VR Camera、智能机器人、车载设备、智能信息采集设备、智能手持终端、无人机等产品。


主要优势:

● 支持 LTE Cat.6 和 2x20MHz 载波聚合,最大下行速率可达 300Mbps

● 各网络制式的全面覆盖

● 支持双屏异显和双触摸控制,主屏最高支持 2560*1600

● @60fps,辅屏最高支持 2560*1600 @60fps

● 支持双摄功能,最高可支持4路摄像头

● 集成多星座 GNSS 接收机,满足不同环境下快速、精准定位的需求

支持4K@30fps 视频的录制和播放
基本属性:
产品型号:

智能模组SLM900

封装特性:

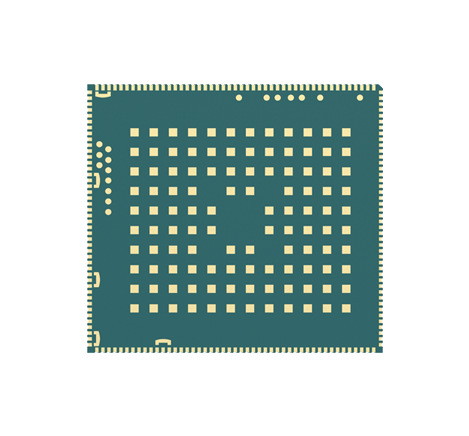

LCC+LGA 封装

操作系统:Android 10
存储:

32GB eMMC+3GB LPDDR4x (默认)

64GB eMMC+4GB LPDDR4x (可选)

工作温度:-30°C ~ +75°C
模组尺寸:

41.5mm × 45.5mm × 3.00mm

重量:约 13.0g
认证:CCC(中国)/CE/FCC
特性:
WLAN:

2.4G/5G, 802.11 a/b/g/n/ac

蓝牙:BT2.1+EDR/3.0/4.1 LE/5.x BLE
内置充电芯片和电量计,支持高通 Quick Charge 3.0(可选)
支持双屏异显
支持双卡双待
通过USB进行固件更新
接口信息:
天线接口:
Wi-Fi & BT 天线接口
其他接口:
I2C接口:5组
(U)SIM 接口:2 组(1.8V/2.95V)
UART接口:3 组(支持硬件流控,最高速率达4Mbps)
SD卡接口:1 组(支持 SD 3.0, 4-bit SDIO)
SPI接口:2 组(1 组可以复用为 UART ;1 组可以复用为 I2S,I2S 支持 Tx 和 Rx)
ADC接口:2组
GPIO接口:19组
马达驱动接口:1组
Flashlight接口:2组
LED指示接口:4组
PWRKEY:1.8V,内部上拉
USB接口

USB 3.0*1,USB2.0*1

符合 USB 3.0/2.0 规范,支持 USB OTG,支持 Type-C Display Port
音频接口
模拟音频:扬声器、听筒、耳机、3 组麦克风
支持一组降噪麦克风
触摸屏接口
电容式触摸屏
摄像头接口

3 路4-lane MIPI_CSI, 最高速率2.1Gbps/Lane,支持3或4组摄像头

通过双ISP,可以最大支持24M 像素拍照

音频& 视频:
支持VoLTE 超高清语音通话,以及SRVCC/CSFB 语音回落技术
24-bit/192kHz 高保真音乐回放
视频编解码:1080P @60fps
Wi-Fi 视频:编解码最高1080P @30fps
电气参数:
供电电压:3.55V~4.4V,典型值3.8V
功耗:

70uA @关机

3.6mA @ 睡眠模式,典型值

SLM900系列频段信息
SLM900-C:
LTE FDD:B1/B3/B5/B8
LTE TDD: B34/B38/B39/B40/B41
WCDMA: B1/B8
TD-SCDMA: B34/B39
EVDO/CDMA: BC0
GSM: 900/1800MHz
SLM900-E:
LTE FDD:B1/B3/B5/B7/B8/B20/B28A
LTE TDD: B38/B40/B41
WCDMA: B1/B2/B5/B8
GSM: 850/900/1800/1900MHz
SLM900-A:
LTE FDD:B2/B4/B5/B7/B12/B13/B14/B25/B26
LTE TDD: B41
WCDMA: B1/B2/B4/B5
GSM: 850/1900MHz
SLM900-AU*:
LTE FDD:B1/B3/B5/B7/B8/B28
LTE TDD: B40
WCDMA: B1/B2/B5/B8
GSM: 850/900/1800/1900MHz
SLM900-J*:
LTE FDD:B1/B3/B8/B18/B19/B26
LTE TDD: B41
WCDMA: B1/B6/B8/B19
SLM900-LA*
LTE FDD:B2/B4/B5/B7/B8/B28
LTE TDD: B40
WCDMA: B2/B5/B8
GSM: 850/900/1900MHz
全球:
SNM900:

仅支持Wi-Fi & BT

备注:*表示研发中
